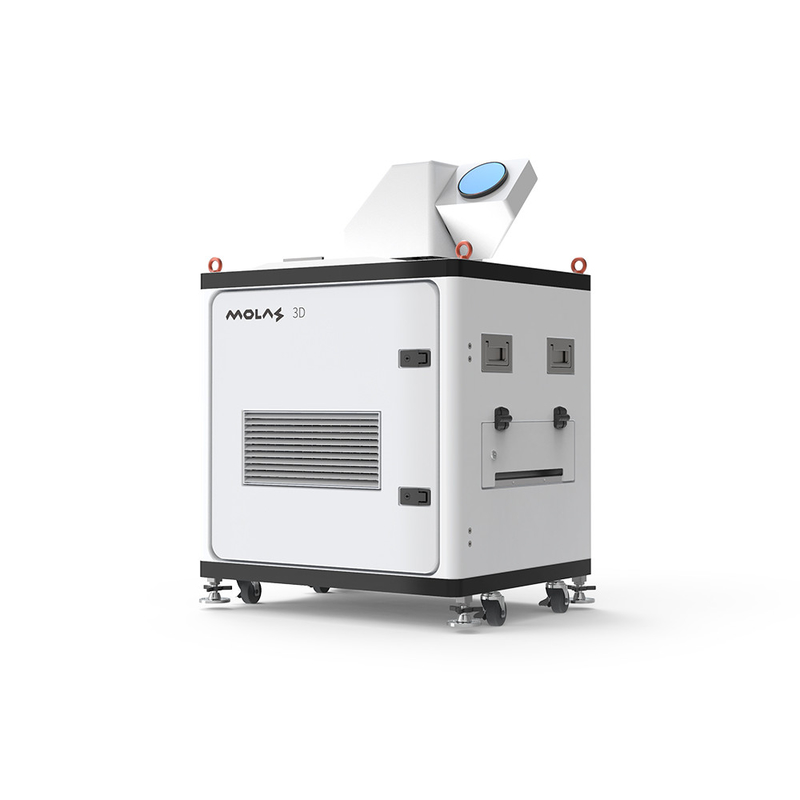

Üç Boyutlu Taramalı Doppler Rüzgar Lidar
1, Ürün tanıtımı
Molas 3D, darbeli lazerin tutarlı Doppler frekans kayması ilkesine dayanan üç boyutlu bir taramadır. Hedef noktanın 10 Km yarıçapındaki üç boyutlu rüzgarı algılayabilen tanımlayıcı rüzgar lidarı. Aynı tarama modunu (PPI/RHI/DBS/LOS/programlanmış tarama) gerçekleştirebilen hassas 3D tarama sistemi.
2, Performans parametreleri
| Temel parametreler | |
| Görüş hattı algılama mesafesi | 10km (tipik durum) |
| Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
| birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
| Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
| Mesafe katmanlarının sayısı | 300'e kadar |
| Yatay tarama aralığı | 360° × n |
| Dikey tarama aralığı | -10°~190° |
| İşaret doğruluğu | 0.1° |
| tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
| Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
| Çevresel parametreler | |
| Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
| IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
| korozyon önleyici sınıf | C4 |
| Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
| Çalışma yüksekliği | ≤3500m |
| Diğer parametreler | |
| Çalışan güç tüketimi | ≤1kW |
| Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
| Boyut | 800mm*650mm*11 30 mm |
| Ağırlık | ≤150kg |
| Ulaşılabilirlik | |
| GNSS işlevselliği | GPS/Beidou'yu destekleyin |
| Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
