| Muhafaza Derecesi: | IP65 (veya özel ihtiyaçlara göre) | Algılama mesafesi: | 200m@90% yansıtma/ 140m@%10 yansıtma |
|---|---|---|---|
| dalga boyu: | 905nm | Tekrarlama Sıklığı: | Kanal başına 20KHz |
| Çalışma nem aralığı: | %0~%100 BN | değişen yöntem: | 1ToF |
| Vurgulamak: | 20KHz Kanal Başına Rüzgar Ölçümü Lidar,Rüzgar Ölçümü Lidar OEM,Rüzgar ölçümü için Molas CL lidar |
||

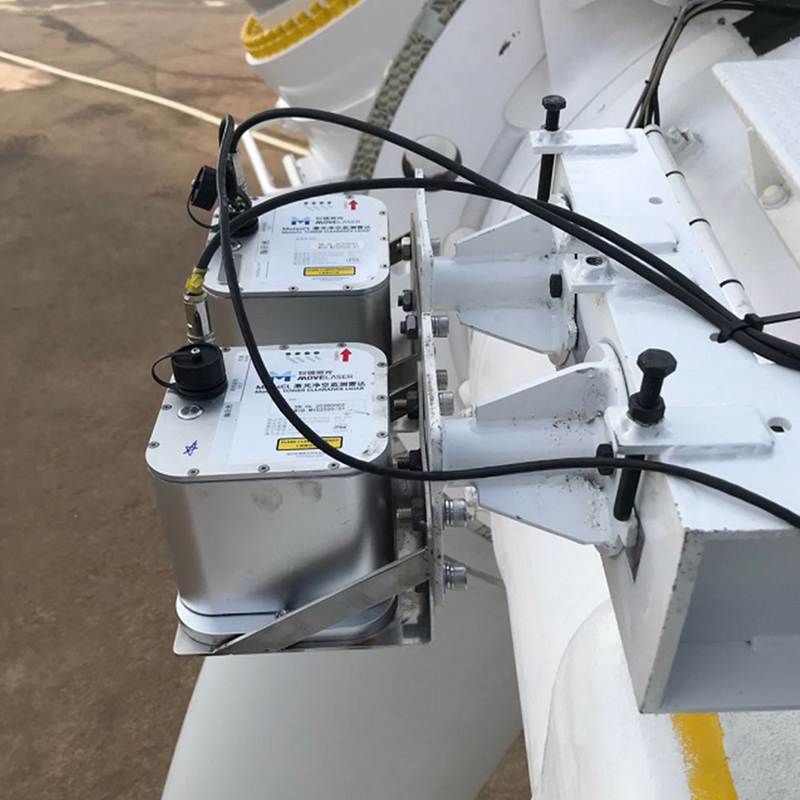

Molas CL 20kHz kanal başına 20KHz Kule taramasını engelle Sınıf 1
1,Sistem işlevi açıklaması
MolasCL, lazer aralığını elde etmek için dToF (doğrudan uçuş süresi) aralığı yöntemini kullanır, yani ultra kısa lazer darbeleri yayar.
MolasCL'nin her optik kanalının lazer darbesi, 20 kHz'lik yüksek bir tekrarlama frekansına sahiptir, bu nedenle saniyede 20.000 değişen veri vardır ve üç optik kanal saniyede 60.000 değişen veri üretebilir.İşlemci, işlemcideki işleme algoritması, güçlü ışık girişimini ve yağmur, kar, kum ve toz girişimini filtreler ve yaprak verileri tanımlama ve görünürlük ayrımını gerçekleştirir ve ardından bıçak ölçüm verilerini veri arayüzüne iletir ve veri arayüzü iletişime dayalıdır.Protokolün ve field bus'ın gereksinimleri, verileri field bus arabirimi aracılığıyla fan master'a gönderir.
2, Teknik Veri Sayfası
| değişen indeks | |
| değişen yöntem | 1ToF |
| Algılama mesafesi | 200m@90% yansıtma/ 140m@%10 yansıtma |
| Aralık çözünürlüğü | ≤0.1m |
| Ölçüm doğruluğu | ±0.2m |
| Tekrarlanan ölçüm doğruluğu | ±0.2m |
| Ortam ışığına karşı direnç | 100Klüks |
| optik indeks | |
| dalga boyu | 905nm |
| tekrarlama sıklığı | Kanal başına 20KHz |
| Lazer güvenlik seviyesi | 1. sınıf |
| Çevresel uyum | |
| Çalışma sıcaklığı aralığı | -40℃~+60℃ |
| Hayatta kalma sıcaklık aralığı | -45℃~+65℃ |
| Çalışma nem aralığı | %0~%100 BN |
| Muhafaza derecesi | IP65 (veya özel ihtiyaçlara göre) |
| Çalışma hızlanma aralığı | -0.5g ～ 0.5g |
| Işın işaret | |
| Işık akısı 1 | 0° |
| Işık akısı 2 | 2.05°±0.2° |
| Işık akısı 3 | 4.09°±0.2° |
| Çıkış ölçüm sonuçları | |
| Gerçek zamanlı veri ürünleri |
Cihaz kimliği, doğrudan mesafeyi ölçün, ışık yoğunluğunu geri getirin, Veri geçerli bayrak, sistem durumu |
| Fieldbus | Profibus DP / Modbus RTU / CANopen Üç fieldbus protokolü ve RS485 iletişimi özelleştirilebilir |
| Qther | |
| Çalışma güç tüketimi | 60W içinde |
| Besleme gerilimi ve maksimum akım | DC 24V, 3A |
| Boyut | 200×200×250mm |
