| Görüş hattı algılama mesafesi: | 10km (tipik durum) | Mesafe çözünürlüğü: | 30m/45m/60m/75m isteğe bağlı |
|---|---|---|---|
| Mesafe katmanlarının sayısı: | 300'e kadar | Yatay tarama aralığı: | 360° × n |
| Tarama Yöntemi: | ÜFE , RHI , DBS , LOS ve Program Tarama | Gerçek zamanlı veri çıkış formu: | Profibus DP/Modbus TCP/CAN isteğe bağlı |
| IP koruma sınıfı: | Muhafaza IP54, çekirdek modül IP66 | korozyon önleyici sınıf: | C4 |
| Vurgulamak: | Korozyon Sınıfı C4 Doppler Wind Lidar,Molas 3D Doppler Wind Lidars,Molas 3D 10km Algılama Mesafesi |
||

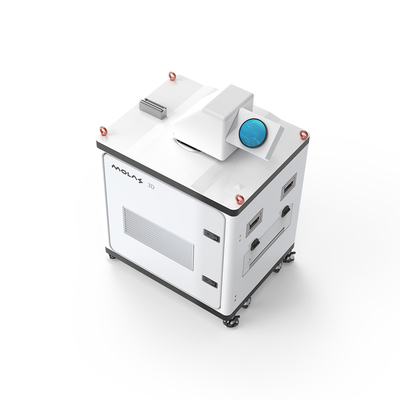

Molas 3D , Görüş hattı algılama mesafesi 10km , Korozyon sınıfı C4
1, Ürün avantajları
① Zengin ölçüm bilgileri: 300 özel mesafe katmanına kadar 3D rüzgar alanı rafine ölçümü
② Geniş menzil: 10km tipik algılama mesafesi
③ Yüksek hassasiyet: 0.1° işaretleme doğruluğu, görsel yön rüzgar hızı doğruluğu 0.1m/s
2,Çalışma prensibi
Molas 3D tarama rüzgar lidar, yukarıdaki ilkelere dayanan ve ayrıca ışın yönünü serbestçe ayarlayabilen, belirli bir hava sahası aralığı için belirli bir tarama yöntemi yapabilen ve her türlü hava koşulunda, tüm hava koşullarında çalışma sağlayabilen bir tarayıcı ile donatılmış bir lidar sistemidir. -Yuvarlak, gerçek zamanlı Yüksek hassasiyetli rüzgar alanı bilgileri, kentsel meteorolojik gözlem, rüzgar enerjisi kaynağı değerlendirmesi, yerel rüzgar kayması erken uyarısı, yüksek irtifa türbülansı, rüzgar tüneli aerodinamik araştırması, karmaşık arazi ve açık deniz rüzgar enerjisi kaynağı değerlendirmesi ve diğer uygulama senaryoları.
3, Performans parametreleri
| Temel parametreler | |
| Görüş hattı algılama mesafesi | 10km (tipik durum) |
| Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
| birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
| Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
| Mesafe katmanlarının sayısı | 300'e kadar |
| Yatay tarama aralığı | 360° × n |
| Dikey tarama aralığı | -10°~190° |
| İşaret doğruluğu | 0.1° |
| tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
| Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
| Çevresel parametreler | |
| Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
| IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
| korozyon önleyici sınıf | C4 |
| Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
| Çalışma yüksekliği | ≤3500m |
| Diğer parametreler | |
| Çalışan güç tüketimi | ≤1kW |
| Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
| Boyut | 800mm*650mm*1130mm |
| Ağırlık | ≤150kg |
| Ulaşılabilirlik | |
| GNSS işlevselliği | GPS/Beidou'yu destekleyin |
| Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
4, Rüzgar kesmesinin (mikro patlama) uçak üzerindeki etkisi
