Görüş hattı algılama mesafesi: | 10km (tipik durum) | Mesafe çözünürlüğü: | 30m/45m/60m/75m isteğe bağlı |
---|---|---|---|
birikim zamanı: | 0,5s/1s/2s/4s/8s isteğe bağlı | Radyal rüzgar hızı ölçüm aralığı: | -75~+75 m/s |
Radyal rüzgar hızı ölçüm doğruluğu: | 0.1m/s | Mesafe katmanlarının sayısı: | 300'e kadar |
Yatay tarama aralığı: | 360° × n | Dikey tarama aralığı: | -10°~190° |
İşaret doğruluğu: | 0.1° | Tarama Yöntemi: | ÜFE , RHI , DBS , LOS ve Program Tarama |
Gerçek zamanlı veri çıkış formu: | Profibus DP/Modbus TCP/CAN isteğe bağlı | ||
Vurgulamak: | Molas 3D Doppler Wind Lidar,Doppler Wind Lidar Doğruluk 0.1m/S,Beyaz Radyal Rüzgar Hızı Ölçümü |

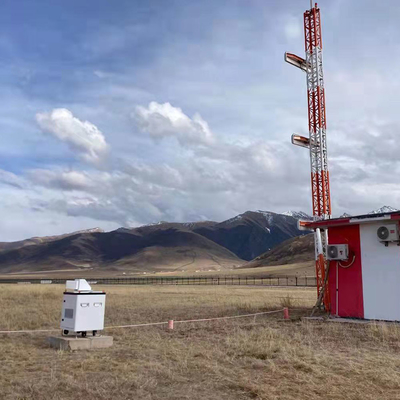

Molas 3D Wind Lidar Beyaz Radyal rüzgar hızı ölçüm doğruluğu 0.1m/s
1, Ürün tanıtımı
Doppler rüzgar lidar, tutarlı Doppler hız ölçümü ilkesine dayanan temassız bir telemetri lidar sistemidir.
2, Performans parametreleri
Temel parametreler | |
Görüş hattı algılama mesafesi | 10km (tipik durum) |
Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
Mesafe katmanlarının sayısı | 300'e kadar |
Yatay tarama aralığı | 360° × n |
Dikey tarama aralığı | -10°~190° |
İşaret doğruluğu | 0.1° |
tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
Çevresel parametreler | |
Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
korozyon önleyici sınıf | C4 |
Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
Çalışma yüksekliği | ≤3500m |
Diğer parametreler | |
Çalışan güç tüketimi | ≤1kW |
Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
Boyut | 800mm*650mm*11 30 mm |
Ağırlık | ≤150kg |
Ulaşılabilirlik | |
GNSS işlevselliği | GPS/Beidou'yu destekleyin |
Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
