Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Görüş hattı algılama mesafesi: | 10km (tipik durum) | Mesafe çözünürlüğü: | 30m/45m/60m/75m isteğe bağlı |
---|---|---|---|
birikim zamanı: | 0,5s/1s/2s/4s/8s isteğe bağlı | Radyal rüzgar hızı ölçüm aralığı: | -75~+75 m/s |
Radyal rüzgar hızı ölçüm doğruluğu: | 0.1m/s | Mesafe katmanlarının sayısı: | 300'e kadar |
Yatay tarama aralığı: | 360° × n | Dikey tarama aralığı: | -10°~190° |
Vurgulamak: | 300 Mesafe Kapısı MOVELASER Wind Lidar,IP54 MOVELASER Wind Lidar,Wind Lidar Desteği GPS Beidou |

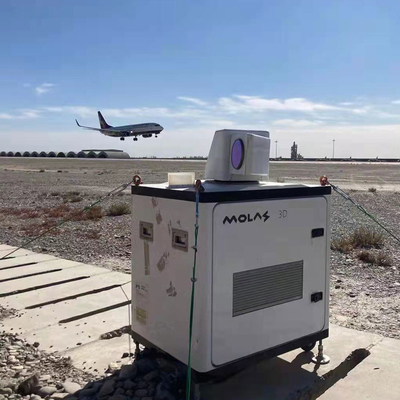

Mesafe kapısı sayısı 300 MOVELASER Wind Lidar
1, Ürün tanıtımı
Fiber lazer tarafından üretilen darbeli sinyal ışığı, bir optik anten (teleskop ve tarayıcı) aracılığıyla ölçülmek üzere havaya fırlatılır ve hız bilgisini içeren geri saçılmış bir sinyal oluşturmak için içindeki aerosol parçacıkları ile etkileşime girer.
2, Performans parametreleri
Temel parametreler | |
Görüş hattı algılama mesafesi | 10km (tipik durum) |
Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
Mesafe katmanlarının sayısı | 300'e kadar |
Yatay tarama aralığı | 360° × n |
Dikey tarama aralığı | -10°~190° |
İşaret doğruluğu | 0.1° |
tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
Çevresel parametreler | |
Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
korozyon önleyici sınıf | C4 |
Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
Çalışma yüksekliği | ≤3500m |
Diğer parametreler | |
Çalışan güç tüketimi | ≤1kW |
Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
Boyut | 800mm*650mm*11 30 mm |
Ağırlık | ≤150kg |
Ulaşılabilirlik | |
GNSS işlevselliği | GPS/Beidou'yu destekleyin |
Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
