Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Radyal rüzgar hızı ölçüm aralığı: | -75~+75 m/s | Radyal rüzgar hızı ölçüm doğruluğu: | 0.1m/s |
---|---|---|---|
Mesafe katmanlarının sayısı: | 300'e kadar | Yatay tarama aralığı: | 360° × n |
Dikey tarama aralığı: | -10°~190° | İşaret doğruluğu: | 0.1° |
Tarama Yöntemi: | ÜFE , RHI , DBS , LOS ve Program Tarama | Gerçek zamanlı veri çıkış formu: | Profibus DP/Modbus TCP/CAN isteğe bağlı |
Telekomünikasyon: | 1000BASE-TX veya 4G uzaktan erişim | Çalışma sıcaklığı ve nem: | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
IP koruma sınıfı: | Muhafaza IP54, çekirdek modül IP66 | korozyon önleyici sınıf: | C4 |
Hayatta kalma rüzgar hızı: | 70m/s (ayakla veya tel halatla sabitlenir) | Çalışma İrtifası: | ≤3500m |
Çalışan güç tüketimi: | ≤1kW | Tarafından desteklenmektedir: | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
Boyut: | 800mm*650mm*11 30mm | ||
Vurgulamak: | 190 Derece Eğim Açısı Rüzgar Lidar,-10 Derece Eğim Açısı Rüzgar Lidar,Dikey Rüzgar Lidar C4 Korozyon Önleyici |
Dikey tarama aralığı (perde açısı aralığı) -10°~190° Wind Lidar
1, Ürün tanıtımı

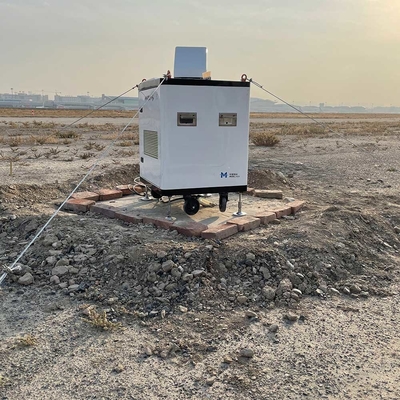

Molas 3D, belirli bir hava sahası aralığı için belirli bir tarama yöntemi gerçekleştirebilir ve kentsel meteorolojik gözlem, rüzgar enerjisi kaynak değerlendirmesi için kullanılabilen tüm hava koşullarına, çok yönlü, gerçek zamanlı yüksek hassasiyetli rüzgar alanı bilgileri sağlayabilir. yerel rüzgar kayması erken uyarısı, yüksek irtifa türbülansı ve rüzgar tüneli aerodinamiği Araştırma, karmaşık arazi ve açık deniz rüzgar enerjisi kaynağı değerlendirmesi gibi uygulama senaryoları.
2, Performans parametreleri
Temel parametreler | |
Görüş hattı algılama mesafesi | 10km (tipik durum) |
Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
Mesafe katmanlarının sayısı | 300'e kadar |
Yatay tarama aralığı | 360° × n |
Dikey tarama aralığı | -10°~190° |
İşaret doğruluğu | 0.1° |
tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
Çevresel parametreler | |
Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
korozyon önleyici sınıf | C4 |
Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
Çalışma yüksekliği | ≤3500m |
Diğer parametreler | |
Çalışan güç tüketimi | ≤1kW |
Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
Boyut | 800mm*650mm*11 30 mm |
Ağırlık | ≤150kg |
Ulaşılabilirlik | |
GNSS işlevselliği | GPS/Beidou'yu destekleyin |
Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
