Tarama Yöntemi: | ÜFE , RHI , DBS , LOS ve Program Tarama | Gerçek zamanlı veri çıkış formu: | Profibus DP/Modbus TCP/CAN isteğe bağlı |
---|---|---|---|
Telekomünikasyon: | 1000BASE-TX veya 4G uzaktan erişim | Çalışma sıcaklığı ve nem: | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
IP koruma sınıfı: | Muhafaza IP54, çekirdek modül IP66 | korozyon önleyici sınıf: | C4 |
Hayatta kalma rüzgar hızı: | 70m/s (ayakla veya tel halatla sabitlenir) | Çalışma İrtifası: | ≤3500m |
Çalışan güç tüketimi: | ≤1kW | Tarafından desteklenmektedir: | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
Boyut: | 800mm*650mm*11 30mm | ||

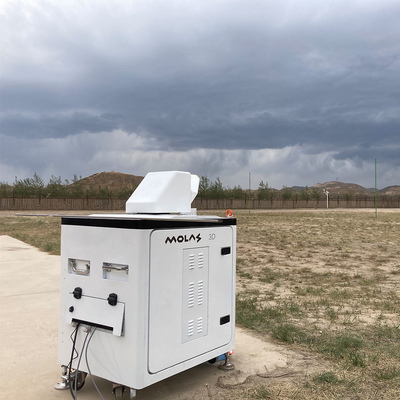

Vurgulamak: | Doğruluk 0.1 Derece Doppler Rüzgar Lidar,Doppler Rüzgar Lidar Molas 3D,2Hz Konum Güncelleme Hızı Rüzgar Lidar |
İşaret doğruluğu 0.1° Maksimum konum güncelleme hızı 2Hz
1, Ürün tanıtımı
Uzun mesafe: 10 km tipik görsel yön rüzgar hızı algılama mesafesi, 15 km'ye kadar
Fine: 3D rüzgar alanı rafine ölçüm, 300'e kadar özel mesafe katmanını destekler
Yüksek hassasiyet: 0.1 ° işaretleme doğruluğu, görsel yön rüzgar hızı doğruluğu 0.1m/s
Zengin tarama modları: PPI/RHI/DBS/LOS/programlanabilir keyfi tarama modları
2, Performans parametreleri
Temel parametreler | |
Görüş hattı algılama mesafesi | 10km (tipik durum) |
Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
Mesafe katmanlarının sayısı | 300'e kadar |
Yatay tarama aralığı | 360° × n |
Dikey tarama aralığı | -10°~190° |
İşaret doğruluğu | 0.1° |
tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
Çevresel parametreler | |
Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
korozyon önleyici sınıf | C4 |
Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
Çalışma yüksekliği | ≤3500m |
Diğer parametreler | |
Çalışan güç tüketimi | ≤1kW |
Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
Boyut | 800mm*650mm*11 30 mm |
Ağırlık | ≤150kg |
Ulaşılabilirlik | |
GNSS işlevselliği | GPS/Beidou'yu destekleyin |
Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
