Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Görüş hattı algılama mesafesi: | 10km (tipik durum) | Mesafe çözünürlüğü: | 30m/45m/60m/75m isteğe bağlı |
|---|---|---|---|
| birikim zamanı: | 0,5s/1s/2s/4s/8s isteğe bağlı | Radyal rüzgar hızı ölçüm aralığı: | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu: | 0.1m/s | Mesafe katmanlarının sayısı: | 300'e kadar |
| Yatay tarama aralığı: | 360° × n | Dikey tarama aralığı: | -10°~190° |
| İşaret doğruluğu: | 0.1° | Tarama Yöntemi: | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Gerçek zamanlı veri çıkış formu: | Profibus DP/Modbus TCP/CAN isteğe bağlı | Çalışma sıcaklığı ve nem: | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
| Çalışma İrtifası: | ≤3500m | ||
| Vurgulamak: | NTP GPS Offshore Wind Lidar,Modbus TCP Offshore Wind Lidar,Doppler Işın Sallanan Rüzgar Lidar |
||

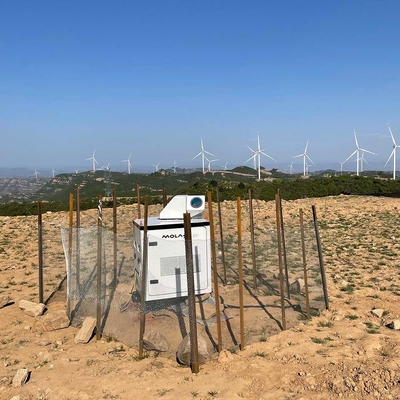

Wind Lidar NTP zaman servisi ve GPS zaman servisi kullanılabilir
1,DBS yöntemi
Doppler Işın Salınımı, radar, radyal rüzgar hızını doğrudan radarın üzerindeki 5 yönde taramak için konik tarama yöntemini benimser ve radyal hızı rüzgar hızına ve rüzgar yönüne çevirmek ve rüzgar profilini ölçmek için belirli bir rüzgar alanı ters çevirme yöntemini kullanır. radarın üstündeki veriler.
2, Performans parametreleri
| Temel parametreler | |
| Görüş hattı algılama mesafesi | 10km (tipik durum) |
| Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
| birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
| Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
| Mesafe katmanlarının sayısı | 300'e kadar |
| Yatay tarama aralığı | 360° × n |
| Dikey tarama aralığı | -10°~190° |
| İşaret doğruluğu | 0.1° |
| tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
| Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
| Çevresel parametreler | |
| Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
| IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
| korozyon önleyici sınıf | C4 |
| Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
| Çalışma yüksekliği | ≤3500m |
| Diğer parametreler | |
| Çalışan güç tüketimi | ≤1kW |
| Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
| Boyut | 800mm*650mm*11 30 mm |
| Ağırlık | ≤150kg |
| Ulaşılabilirlik | |
| GNSS işlevselliği | GPS/Beidou'yu destekleyin |
| Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
