Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Görüş hattı algılama mesafesi: | 10km (tipik durum) | Mesafe çözünürlüğü: | 30m/45m/60m/75m isteğe bağlı |
|---|---|---|---|
| birikim zamanı: | 0,5s/1s/2s/4s/8s isteğe bağlı | Radyal rüzgar hızı ölçüm aralığı: | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu: | 0.1m/s | Mesafe katmanlarının sayısı: | 300'e kadar |
| Yatay tarama aralığı: | 360° × n | Dikey tarama aralığı: | -10°~190° |
| İşaret doğruluğu: | 0.1° | Tarama Yöntemi: | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Gerçek zamanlı veri çıkış formu: | Profibus DP/Modbus TCP/CAN isteğe bağlı | Çalışan güç tüketimi: | ≤1kW |
| Tarafından desteklenmektedir: | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 | Boyut: | 800mm*650mm*11 30mm |
| Vurgulamak: | Program Tarama Rüzgar Ölçümü Lidar,IP66 Rüzgar Ölçümü Lidar,IP54 lidar rüzgar ölçümü |
||

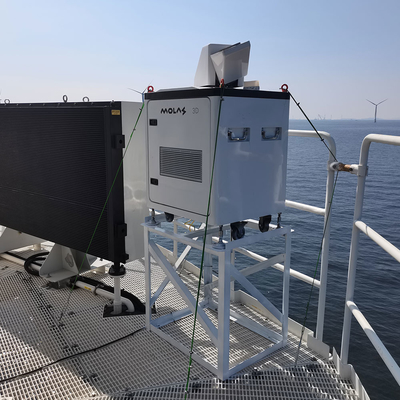

Koruma derecesi Shell IP54, çekirdek modül IP66 Wind Lidar
1, Ürün tanıtımı
Sivil havacılık alanı: Sivil havacılık alanındaki rüzgar kesme, mikro patlama vb. gibi tehlikeli meteorolojik olayların tespiti ve erken uyarısı için kullanılabilir;uyanma girdap akımını ölçün ve havaalanı trafik uçuş aralığını optimize edin.
2, Performans parametreleri
| Temel parametreler | |
| Görüş hattı algılama mesafesi | 10km (tipik durum) |
| Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
| birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
| Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
| Mesafe katmanlarının sayısı | 300'e kadar |
| Yatay tarama aralığı | 360° × n |
| Dikey tarama aralığı | -10°~190° |
| İşaret doğruluğu | 0.1° |
| tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
| Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
| Çevresel parametreler | |
| Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
| IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
| korozyon önleyici sınıf | C4 |
| Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
| Çalışma yüksekliği | ≤3500m |
| Diğer parametreler | |
| Çalışan güç tüketimi | ≤1kW |
| Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
| Boyut | 800mm*650mm*11 30 mm |
| Ağırlık | ≤150kg |
| Ulaşılabilirlik | |
| GNSS işlevselliği | GPS/Beidou'yu destekleyin |
| Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
