Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Görüş hattı algılama mesafesi: | 10km (tipik durum) | Mesafe çözünürlüğü: | 30m/45m/60m/75m isteğe bağlı |
|---|---|---|---|
| birikim zamanı: | 0,5s/1s/2s/4s/8s isteğe bağlı | Radyal rüzgar hızı ölçüm aralığı: | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu: | 0.1m/s | Çalışan güç tüketimi: | ≤1kW |
| Tarafından desteklenmektedir: | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 | Boyut: | 800mm*650mm*11 30mm |
| Vurgulamak: | C4 Korozyon Önleyici Rüzgar Ölçüm Lidar,ISO 9223 Rüzgar Ölçüm Lidar,Molas 3D Rüzgar Lidar Sistemi |
||

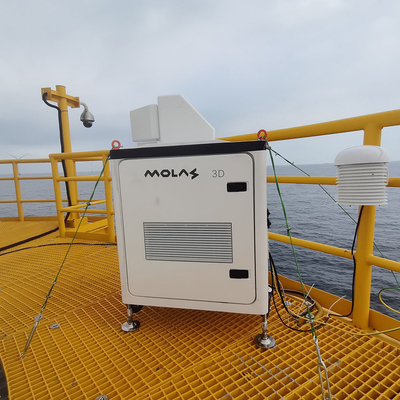

Korozyona karşı koruma sınıfı ISO 9223:2012 C4 Wind Lidar
1, Ürün tanıtımı
3D rüzgar LiDAR sisteminin rüzgar kesme algılama uygulaması ilk kez Hong Kong Uluslararası Havalimanı'nda uygulandı.Hong Kong Uluslararası Havalimanı'nın arazi koşulları karmaşıktır.Rüzgar kesmesinin %70'i araziden kaynaklanır.Ortalama olarak, 500 uçuştan bir uçuş, belirgin bir rüzgar kesmesiyle karşılaştığını bildirdi.Lidar uygulamasının ardından, Hong Kong Gözlemevi tarafından geliştirilen uçak süzülme yolu tarama stratejisi ile birleştiğinde, havaalanındaki rüzgar kesmesinin başarılı tespit oranı %76'nın üzerine çıktı ve havalimanının günlük iş hacmi 30 arttı. %.
2, Performans parametreleri
| Temel parametreler | |
| Görüş hattı algılama mesafesi | 10km (tipik durum) |
| Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
| birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
| Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
| Mesafe katmanlarının sayısı | 300'e kadar |
| Yatay tarama aralığı | 360° × n |
| Dikey tarama aralığı | -10°~190° |
| İşaret doğruluğu | 0.1° |
| tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
| Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
| Çevresel parametreler | |
| Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
| IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
| korozyon önleyici sınıf | C4 |
| Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
| Çalışma yüksekliği | ≤3500m |
| Diğer parametreler | |
| Çalışan güç tüketimi | ≤1kW |
| Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
| Boyut | 800mm*650mm*11 30 mm |
| Ağırlık | ≤150kg |
| Ulaşılabilirlik | |
| GNSS işlevselliği | GPS/Beidou'yu destekleyin |
| Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
