Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Görüş hattı algılama mesafesi: | 10km (tipik durum) | Mesafe çözünürlüğü: | 30m/45m/60m/75m isteğe bağlı |
|---|---|---|---|
| birikim zamanı: | 0,5s/1s/2s/4s/8s isteğe bağlı | Radyal rüzgar hızı ölçüm aralığı: | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu: | 0.1m/s | Mesafe katmanlarının sayısı: | 300'e kadar |
| Yatay tarama aralığı: | 360° × n | Dikey tarama aralığı: | -10°~190° |
| İşaret doğruluğu: | 0.1° | Tarama Yöntemi: | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Telekomünikasyon: | 1000BASE-TX veya 4G uzaktan erişim | Çalışma sıcaklığı ve nem: | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
| korozyon önleyici sınıf: | C4 | Hayatta kalma rüzgar hızı: | 70m/s (ayakla veya tel halatla sabitlenir) |
| Çalışan güç tüketimi: | ≤1kW | Tarafından desteklenmektedir: | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
| Vurgulamak: | MOVELASER Rüzgar Hızı Ölçümleri,400W rüzgar hızı ölçümü,1KW rüzgar hızı lidar |
||

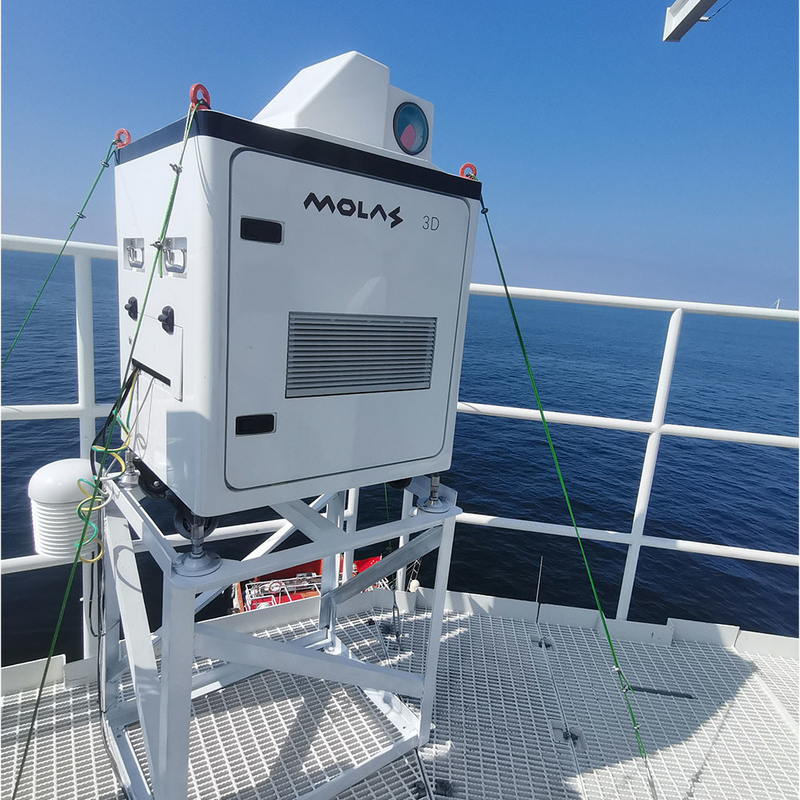

Normal sıcaklıkta 400W içinde, aşırı sıcaklıkta 1kW içinde Wind Lidar
1, Ürün tanıtımı
Yüzey anemometrelerine dayalı düşük seviyeli rüzgar kesme erken uyarı sistemleri, Doppler hava radar terminalleri, atmosferik türbülansa dayalı rüzgar profilleyiciler vb. gibi rüzgar kesme için geleneksel algılama yöntemleri. Çevredeki havanın uyarlanabilirliğinde belirli sınırlamalar veya kusurlar vardır ve iklim ortamı.Arazi kaynaklı rüzgar kesme kazalarının çoğu temiz hava koşullarında meydana gelir.Geçmişte donatılan Doppler hava radarı, gök gürültülü fırtınalar için daha uygundur.Sinyal alımı, açık hava ve temiz hava koşullarında her zaman etkili değildir ve rüzgar hızı verileri yeterince tutarlı değildir.Sektörde ölçülen rüzgar kesme verileri, uçuş yolu yönündeki gerçek verileri temsil etmeyebilir.
2, Performans parametreleri
| Temel parametreler | |
| Görüş hattı algılama mesafesi | 10km (tipik durum) |
| Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
| birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
| Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
| Mesafe katmanlarının sayısı | 300'e kadar |
| Yatay tarama aralığı | 360° × n |
| Dikey tarama aralığı | -10°~190° |
| İşaret doğruluğu | 0.1° |
| tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
| Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
| Çevresel parametreler | |
| Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
| IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
| korozyon önleyici sınıf | C4 |
| Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
| Çalışma yüksekliği | ≤3500m |
| Diğer parametreler | |
| Çalışan güç tüketimi | ≤1kW |
| Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
| Boyut | 800mm*650mm*11 30 mm |
| Ağırlık | ≤150kg |
| Ulaşılabilirlik | |
| GNSS işlevselliği | GPS/Beidou'yu destekleyin |
| Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
