Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| değişen yöntem: | 1ToF | Algılama mesafesi: | 200m@90% yansıtma/ 140m@%10 yansıtma |
|---|---|---|---|
| Aralık çözünürlüğü: | ≤0.1m | dalga boyu: | 905nm |
| Tekrarlama Sıklığı: | Kanal başına 20KHz | Lazer güvenlik seviyesi: | 1. sınıf |
| çalışma sıcaklığı aralığı: | -40℃~+60℃ | Hayatta kalma sıcaklık aralığı: | -45℃~+65℃ |
| Çalışma nem aralığı: | %0~%100 BN | Muhafaza Derecesi: | IP65 (veya özel ihtiyaçlara göre) |
| Çalışma hızlanma aralığı: | -0.5g ～ 0.5g | Işık akısı 1: | 0° |
| Işık akısı 2: | 2.05°±0.2° | Işık akısı 3: | 4.09°±0.2° |
| Gerçek zamanlı veri ürünleri: | Cihaz kimliği, doğrudan mesafe ölçümü, dönüş ışık yoğunluğu, Veri geçerli bayrağı, sistem durumu | Fieldbus: | Profibus DP / Modbus RTU / CANopen Üç fieldbus protokolü ve RS485 iletişimi özelleştirilebilir |
| Çalışma güç tüketimi: | 60W içinde | Besleme gerilimi ve maksimum akım: | DC 24V, 3A |
| Boyut: | 200×200×250mm | ||
| Vurgulamak: | Modbus RTU Wind Lidar,DToF Wind Lidar,Wind Lidar 0.5g Hızlanma |
||

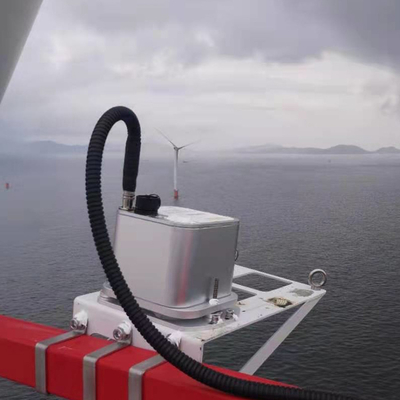

Çalışma hızlanma aralığı -0.5g ～ 0.5g Wind Lidar
1, Ürün tanıtımı
MolasCL, lazer aralığını elde etmek için dToF (doğrudan uçuş süresi) aralığı yöntemini kullanır, yani ultra kısa lazer darbeleri yayar.Darbeli ışık gönderildikten sonra nesnelerle karşılaşır ve geri saçılan ışık üretir.(TDC, zaman dönüştürme çipi) Yayılan lazer darbesi ile alınan ışık darbesi arasındaki doğrudan zaman aralığı elde edilebilir.Işığın uzaydaki hızı sabit olduğu için cisme olan uzaklığı buradan hesaplanabilir.Her ışık darbesi üretildiğinde, bir ölçüm sonucu elde edilir.
2, Teknik Veri Sayfası
| değişen indeks | |
| değişen yöntem | 1ToF |
| Algılama mesafesi | 200m@90% yansıtma/ 140m@%10 yansıtma |
| Aralık çözünürlüğü | ≤0.1m |
| Ölçüm doğruluğu | ±0.2m |
| Tekrarlanan ölçüm doğruluğu | ±0.2m |
| Ortam ışığına karşı direnç | 100Klüks |
| optik indeks | |
| dalga boyu | 905nm |
| tekrarlama sıklığı | Kanal başına 20KHz |
| Lazer güvenlik seviyesi | 1. sınıf |
| Çevresel uyum | |
| Çalışma sıcaklığı aralığı | -40℃~+60℃ |
| Hayatta kalma sıcaklık aralığı | -45℃~+65℃ |
| Çalışma nem aralığı | %0~%100 BN |
| Muhafaza derecesi | IP65 (veya özel ihtiyaçlara göre) |
| Çalışma hızlanma aralığı | -0.5g ～ 0.5g |
| Işın işaret | |
| Işık akısı 1 | 0° |
| Işık akısı 2 | 2.05°±0.2° |
| Işık akısı 3 | 4.09°±0.2° |
| Çıkış ölçüm sonuçları | |
| Gerçek zamanlı veri ürünleri |
Cihaz kimliği, doğrudan mesafeyi ölçün, ışık yoğunluğunu geri getirin, Veri geçerli bayrak, sistem durumu |
| Fieldbus | Profibus DP / Modbus RTU / CANopen Üç fieldbus protokolü ve RS485 iletişimi özelleştirilebilir |
| Qther | |
| Çalışma güç tüketimi | 60W içinde |
| Besleme gerilimi ve maksimum akım | DC 24V, 3A |
| Boyut | 200×200×250mm |
