| Görüş hattı algılama mesafesi: | 6km/3km | Mesafe çözünürlüğü: | 30m, 75m |
|---|---|---|---|
| Kör nokta genişliği: | 50m/100m | birikim zamanı: | 0,5s/1s/2s/4s/8s isteğe bağlı |
| Radyal rüzgar hızı ölçüm aralığı: | -75～+75m/s | Radyal rüzgar hızı ölçüm doğruluğu: | 0.1m/s |
| Mesafe kapısı sayısı: | 300 | Lazer güvenlik seviyesi: | IEC 60825-1 (2014) Sınıf 1M Göz Güvenliği |
| Yatay tarama aralığı: | 0°～360° | Dikey tarama aralığı: | 0°～180° |
| açısal çözünürlük: | 0.1° | İşaret doğruluğu: | 0.1° |
| Maksimum konum güncelleme oranı: | 2Hz | Veri depolama süresi: | 5 ila 18 ay |
| Veri formatı: | .csv dosyası | Çevresel uyum ve güvenilirlik: | -25～+50℃, -40～+60℃'ye kadar uzatılabilir |
| Ağırlık: | ≤150kg | GNSS işlevselliği: | GPS/Beidou'yu destekleyin |
| Zaman hizmeti: | NTP zamanlaması veya GPS/Beidou zamanlaması | ||
| Vurgulamak: | Azimut Koşu Rüzgar Hızı Lidar,Rüzgar Hızı Lidar OEM,Pitch Açısal Hız Rüzgar Lidarları |
||

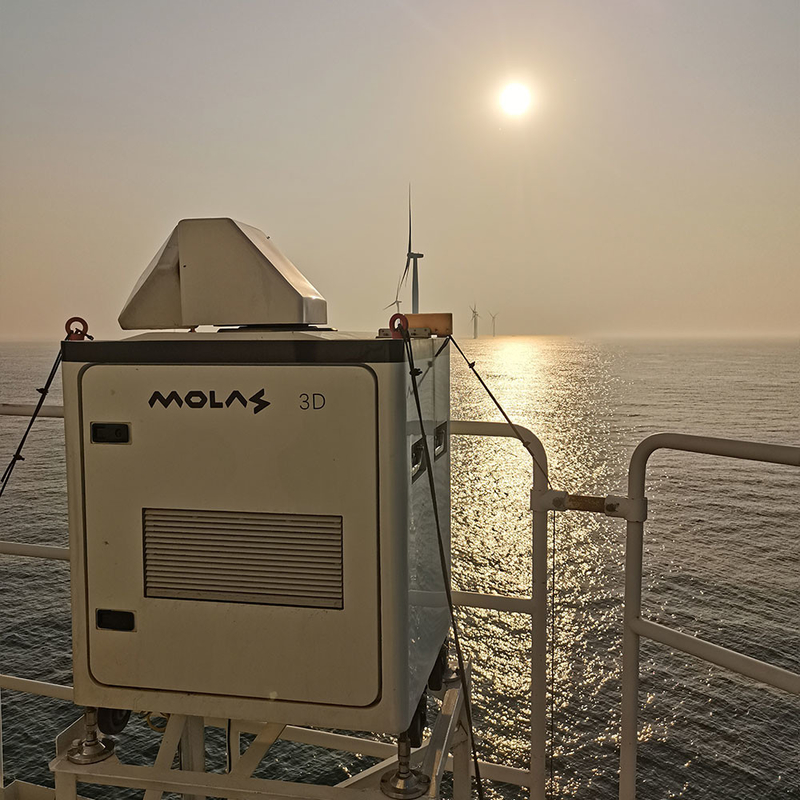

Rüzgar Hızı Lidar koşarken eğim ve azimut açısal hızı
1, Ürün tanıtımı
Tarama modu: Seçilebilecek 4 tarama modu vardır: dairesel ayrık, dairesel sürekli, ayrı sektör ve sürekli sektör.Spesifik konfigürasyon yöntemleri aşağıdaki Tablo 4'te gösterilmektedir;
Tarama noktası sayısı: tarama yapılandırmasının çalışan verileri için örnekleme noktalarının sayısı;
Açısal hız: adım ve azimut koşusunun açısal hızı;
Azimut başlangıcı: Azimut taraması başlangıç açısı;
Azimut dönüş açısı: Azimut koşu açısı değeri;
adım başlangıcı: adım açısı tarama başlangıç açısı;
Hatve dönüş açısı: hatve açısı çalışma açısının değeri;
2, Performans parametreleri
| Temel parametreler | |
| Görüş hattı algılama mesafesi | 10km (tipik durum) |
| Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
| birikim zamanı | 0,5s/1s/2s/4s/8s isteğe bağlı |
| Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu | 0.1m/s |
| Mesafe katmanlarının sayısı | 300'e kadar |
| Yatay tarama aralığı | 360° × n |
| Dikey tarama aralığı | -10°~190° |
| İşaret doğruluğu | 0.1° |
| tarama yöntemi | ÜFE , RHI , DBS , LOS ve Program Tarama |
| Gerçek zamanlı veri çıkış formu | Profibus DP/Modbus TCP/CAN isteğe bağlı |
| Telekomünikasyon | 1000BASE-TX veya 4G uzaktan erişim |
| Çevresel parametreler | |
| Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye kadar genişletilebilir), %5~%100 BN |
| IP koruma sınıfı | Muhafaza IP54, çekirdek modül IP66 |
| korozyon önleyici sınıf | C4 |
| Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
| Çalışma yüksekliği | ≤3500m |
| Diğer parametreler | |
| Çalışan güç tüketimi | ≤1kW |
| Tarafından desteklenmektedir | 110VAC±%20 veya 220VAC±%20, 50Hz±%10 |
| Boyut | 800mm*650mm*11 30 mm |
| Ağırlık | ≤150kg |
| Ulaşılabilirlik | |
| GNSS işlevselliği | GPS/Beidou'yu destekleyin |
| Zaman hizmeti | NTP zamanlaması veya GPS/Beidou zamanlaması |
3, 3D tarama Doppler rüzgar Lidar şematik diyagramı
