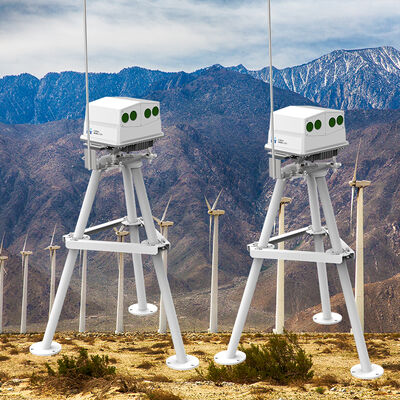

IP65 Sertifikalı Nacelle Montajlı Lidar 70m ila 750m aralığı NL750 ve Optik Baş Ağırlığı 17,5 Kilogram ile sınırlıdır

Ürün Tanımı:

Molas NL serisi, şirketimiz tarafından bağımsız olarak geliştirilen ve özellikle akıllı rüzgar enerjisi uygulamaları için tasarlanmış gelişmiş bir rüzgar lidar sistemini temsil ediyor.Uzaktan algılama için lazer teknolojisini kullanmak, bu cihaz rüzgar türbininin nacelle üstüne monte edilmiştir.Lazer darbelerini yayarak ve atmosferik aerosollerden geriye doğru yayılan sinyalleri yorumlayarak, Lidar, modeliye göre değişen mesafelerde yüksek hassasiyetli vektör rüzgar alanı ölçümleri sağlar: NL200 için 50 m'den 200 m'ye, NL400 için 400 m'ye, NL500 için 500 m'ye kadar,ve NL750 için 70 m'den 750 m'ye kadarHepsi rotor düzleminin önüne yerleştirildi.

Molas NL serisi, 4 Hz'lik bir veri yenilenme hızı ile on eşzamanlı ölçüm katmanına kadar destekleyerek, rüzgar hızı doğruluğu 0 ile olağanüstü bir hassasiyete ulaşır.1 m/s ve rüzgar yönünün doğruluğu ±0.5°. Bu, sistemin rüzgar koşullarında hızlı ve dinamik değişiklikleri etkili bir şekilde yakalamasını sağlar. Çözüm dört farklı ışın konfigürasyonu sunar: tüm modeller yatay bir açıyı 30° tutar,dikey açı NL200 için 25° veya 10° farklılık gösterirken, ve NL400, NL500 ve NL750 modelleri için 10° böylece çeşitli türbin tasarımlarına ve sitenin gereksinimlerine uygun şekilde mekansal kapsamı optimize eder.

Ana türbin kontrol sistemi ile entegrasyon, Profibus DP, Modbus TCP, Modbus RTU ve CANOPEN gibi birden fazla endüstriyel iletişim protokolü ile kolaylaştırılır.Bu sorunsuz bağlantıyı sağlar ve gelişmiş besleme kontrol stratejilerini sağlarMolas NL Lidar, rüzgarın gerçek zamanlı ön görüntü verilerini sağlayarak, rüzgar rotor kanatlarına ulaşmadan önce turbinleri proaktif olarak eğilimi ve eğilimi ayarlamaya yetkilendirir.Hem aşırı hem de yorgunluk yüklerinde önemli azalmalar elde edilir, yıllık enerji üretiminde (AEP) gelişmelerle birlikte. besleme ön kontrolün ötesinde, sistem aynı zamanda yaw hizalama düzeltmesinde de kritik rol oynar.Geleneksel met maskelerinin yerine güç eğrisi doğrulama, uyku tespiti ve analizi ve rüzgar türbini filosunun akıllı kooperatif kontrolü.

Zorlu ortamlarda güvenilir bir şekilde çalışması için tasarlanan Molas NL serisi, IP67 derecelendirilmiş bir optik başlık ve IP65 derecelendirilmiş bir veri işleme ünitesine sahiptir.Korozyon koruması ISO C5 standartlarına karşılık gelir, denizde, karada ve yüksek nemli veya tuz spreyi koşullarında iyi uygulanır.Elektrik kesintileri sırasında -40 °C ila +65 °C ve güç kullanırken -45 °C ila +65 °C arasında hayatta kalma kapasitesine sahipSistem, 75 m/s'ye kadar olan rüzgar hızlarına dayanabilir ve 3.500 metre yüksekliğe kadar çalışabilir. Hafif tasarım kurulum kolaylığını artırır: optik kafa 17'den fazla ağırlık taşımamaktadır.5 kg, ve veri işleme ünitesi 3,6 kg'a kadar ağırlık taşır, bu da vinç gereksinimlerini ve maliyetlerini azaltmaya yardımcı olur.

Dayanıklı yapısı, olağanüstü doğruluğu ve esnek bağlantı seçenekleriyle Molas NL serisi geleneksel rüzgar ölçüm araçlarını aşar.Akıllı rüzgar çiftliği yönetiminin temel unsurudur., operatörlerin daha yüksek verimlilik elde etmelerini, daha düşük bakım masraflarını ve yenilenebilir enerji sektöründe sürdürülebilir bir rekabet avantajı elde etmelerini sağlar.

Özellikleri:

Sistemimiz gerçek ön rüzgar ölçümüne sahiptir, doğrudan kaynağından doğru ve doğru rüzgar verileri toplanmasını sağlar.Kritik bilgilerin sorunsuz erişimine ve yedeklemesine izin vermek.

Cihaz, saniyede 0,1 metre ve 0,5 dereceye kadar ölçümlerle olağanüstü bir doğruluk sunuyor.rüzgar koşullarında hızlı değişikliklerin bile etkili bir şekilde yakalanmasını sağlar.

Çoklu mesafe katmanlarını izlemek için tasarlanan sistem, değişen yüksekliklerde kapsamlı çevresel bilgiler sağlayarak geniş bir aralığı kapsar.Bu çok katmanlı yetenek toplanan verilerin derinliğini ve güvenilirliğini artırır.

Dört ışınlı üç boyutlu ölçüm yaklaşımını kullanan ekipman, kapsamlı ve çok boyutlu rüzgar analizi sağlar.Akıllı yapılandırması, özel operasyonel ihtiyaçlara göre optimize edilmiş performans sağlar.

Ek olarak, sistem, duraklama süresini en aza indirerek ve minimum çaba ile sürekli çalışmayı sağlayarak bakımı kolaydır.Mevcut kurulumlarla sorunsuz bir şekilde entegre olmak için güçlü uyumluluk ile birlikte.

Teknik parametreler:

Uygulamalar:

Blade Load Analizi, operasyon sırasında türbin kanatlarının yaşadığı kuvvetleri ve gerginlikleri değerlendirmeyi içerir. Bu işlem, farklı rüzgar koşullarında bıçakların yapısal bütünlüğünü ve uzun ömürlülüğünü sağlamak için çok önemlidir.

Güç eğrisi testi, rüzgar hızı ile bir türbinin elektrik enerjisi çıkışı arasındaki ilişkiyi belirlemek için yapılır. Bu test, rüzgar enerjisini kullanılabilir güce dönüştürme konusunda türbinin performansını ve verimliliğini değerlendirmeye yardımcı olur.

Uyanış Analizi, rüzgar türbini arkasındaki hava akışını incelemeye odaklanır. Rüzgar çiftliklerinde türbin yerleştirimini optimize etmek ve performans kaybını en aza indirmek için dalga etkilerini anlamak önemlidir.

Yaw Düzeltmesi, türbinin rüzgar yönüne göre yöneliminin ayarlanmasına atıfta bulunur. Uygun yaw kontrolü enerji yakalamayı en üst düzeye çıkarır ve türbin bileşenlerine mekanik stres azaltır.

Akıllı Çiftlik Grup Kontrolü, bir rüzgar çiftliğinde birden fazla türbinin koordineli yönetimini içerir. Gelişmiş algoritmalar ve gerçek zamanlı veriler sayesinde sistem, çiftliklerin genel üretimini ve operasyonel verimliliğini optimize eder.
