| İşaret Doğruluğu: | 0,1° | Mesafe çözünürlüğü: | 30m, 75m |
|---|---|---|---|
| biriktirme süresi: | 0,5 sn/1 sn/2 sn/4 sn/8 sn isteğe bağlı | Mesafe: | 4/8km |
| Dikey Aralık: | -10°~190° | Lazer Güvenlik Seviyesi: | IEC 60825-1 (2014) Sınıf 1M Göz Güvenliği |
| İsim: | 30m 3d Taramalı Doppler Rüzgar Hızı Lidar Molas 3d Kiralama | anahtar kelime: | Kiralık doppler rüzgar lidarı |
| Vurgulamak: | 30m rüzgar hızı lidar,molas 3d rüzgar hızı lidar,doppler lidar rüzgar kiralama |
||
3D Tarama Doppler Rüzgar Lidar Molas 3D doppler rüzgar lidar kiralama
|Ürün tanıtımı
Doppler rüzgar lidarı, tutarlı Doppler hız ölçümü prensibine dayanan temassız bir telemetri lidar sistemidir.Çalışma prensibi Şekil 1'de gösterilmiştir. Fiber lazer tarafından üretilen darbeli sinyal ışığı, optik bir anten (teleskop ve tarayıcı) vasıtasıyla ölçülecek havaya iletilir ve içindeki aerosol partikülleri ile etkileşerek geri saçılan bir sinyal üretir. hız bilgisi.Doppler ilkesine göre, yankı sinyalinin Doppler frekans kayması fd aerosol partiküllerinin hızıyla orantılıdır (yani rüzgar hızı).Bu nedenle, optik anten tarafından alınan geri saçılan sinyal, tutarlı algılama modülünde ve dijital demodülasyonda dahili fiber lazer tarafından üretilen yerel osilatör ışığını yenerek ölçülecek hedef alanın rüzgar hızı bilgisini elde etmek için işlenebilir.
|Uygulama senaryoları
Emisyon kaynaklarını izlemek için duman dağılımı hakkında gerçek zamanlı 3D bilgiler
Madencilik Endüstrisi için Toz Emisyon Kontrolünü Optimize Etme
|Ürün parametreleri
| Temel parametreler | |
| Görüş hattı algılama mesafesi | 8km (75m mesafe çözünürlüğüne karşılık gelir) 4km (30m mesafe çözünürlüğüne karşılık gelir) |
| Mesafe çözünürlüğü | 30m/45m/60m/75m isteğe bağlı |
| Biriktirme süresi | 0,5 sn/1 sn/2 sn/4 sn/8 sn isteğe bağlı |
| Radyal rüzgar hızı ölçüm aralığı | -75~+75 m/s |
| Radyal rüzgar hızı ölçüm doğruluğu | 0,1 m/sn |
| Mesafe katmanlarının sayısı | 300'e kadar |
| Yatay tarama aralığı | 360° × k |
| Dikey tarama aralığı | -10°~190° |
| çevresel parametreler | |
| Çalışma sıcaklığı ve nem | -25~+50℃ (-40~+60℃'ye genişletilebilir), %5~%100 bağıl nem |
| IP koruma sınıfı | Muhafaza IP54, ana modül IP66 |
| Korozyon önleyici sınıf | C4 |
| Hayatta kalma rüzgar hızı | 70m/s (ayakla veya tel halatla sabitlenir) |
| çalışma yüksekliği | ≤3500m |
|Ürün Özellikleri
geniş menzil: 4/8km tipik algılama mesafesi
Yüksek hassasiyet: İşaretleme doğruluğu 0,1°, görsel yön rüzgar hızı doğruluğu 0,1 m/s
Zengin tarama yöntemleri: PPI/RHI/DBS/LOS/ Programlanabilir isteğe bağlı tarama yöntemi

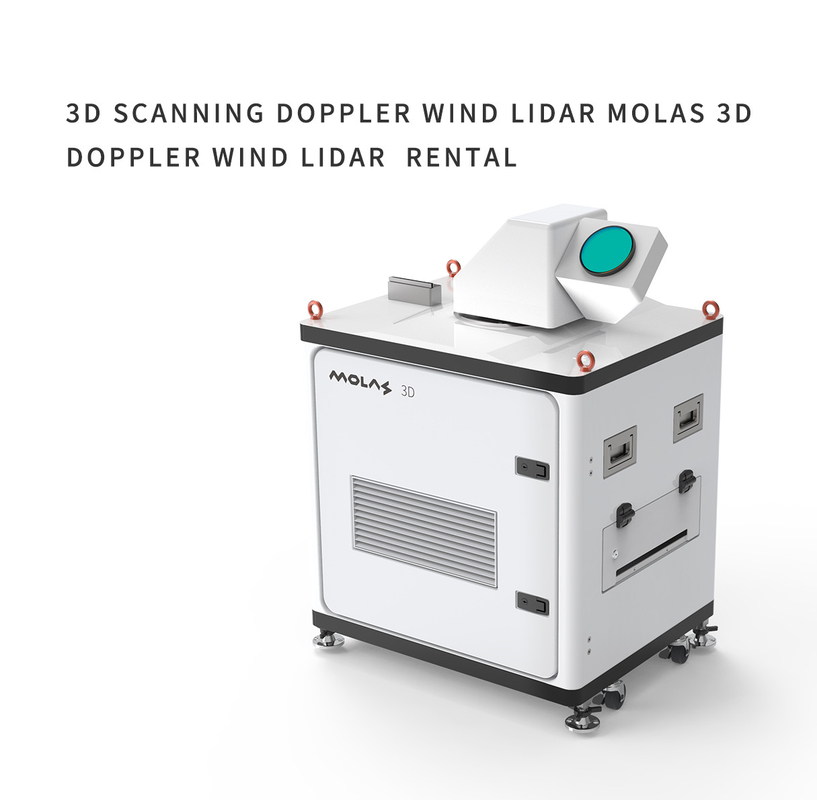

|Ürün resmi
